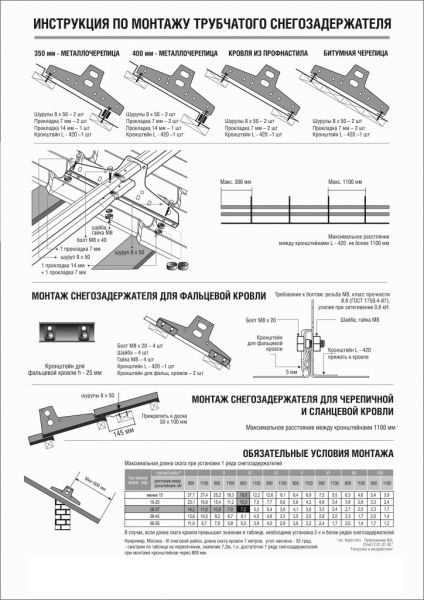

Порядок монтажа трубчатого снегозадержателя

Монтаж снегозадержателя начинается с установки на кровлю универсального кронштейна. Набор крепежных элементов позволяет смонтировать его на любой тип кровли (см. рис 1a-1g). Кронштейн крепится к доскам обрешетки строго вниз волны. Расстояние от последнего универсального кронштейна до края трубы не должно превышать 300 мм.
Максимальное расстояние между кронштейнами 1100 мм. В отверстия в универсальном кронштейне вставляются трубы снегозадержателя.

Монтаж кронштейна универсального на различные виды кровельных покрытий

Оценка количества рядов снегозадержателей для скатной кровли*

* Совмещая значение угла наклона кровли (по горизонтали) и снегового района (по вертикали) — определяем максимальную длину ската, снеговую нагрузку которого выдерживает 1 ряд снегозадержателей. Если табличное значение длины больше длины ската для рассчитываемого объекта, то одного ряда будет достаточно. Если табличное значение меньше длины ската, требуется 2 ряда снегозадержателей, если меньше, чем в 2 раза, то 3 ряда снегозадержателей и т.д. Например, Москва III снеговой район, длина ската 7 метров, угол наклона кровли 35°, пересечение в таблице на отметке 7,2 м, таким образом, одного ряда снегозадержателей будет достаточно при монтаже кронштейнов через 800 мм.
** Согласно СНиП 2.01.07.85* «Нагрузки и воздействия».

Оптимально устанавливать снегозадержатель отдельно, выше кровельного ограждения. Если это невозможно,кровельное ограждение можно доукомплектовать трубой снегозадержателя. В этом случае, при монтаже кровельного ограждения установить в нижнее отверстие универсального кронштейна дополнительную трубу овальную 25х45 мм, длиной 3 м, выполняющую функцию снегозадержателя.
