Стальные и алюминиевые оболочки Ecoroll (окожушка)



Оболочки (кожуховка) Ecoroll (Экоролл) изготавливаются из:

- оцинкованной стали тощиной 0,5 мм
- алюминиевого листа толщиной 0,8 мм

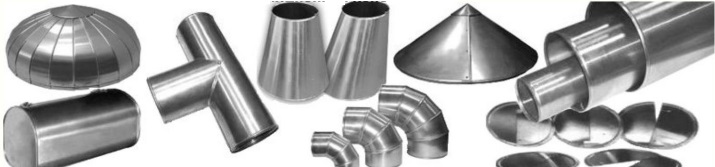

Выпускаются диаметром от 70 до 500 мм в виде:

  • Оболочек на трубы длиной:

- 1 м и 1,25 м

  • Тройников 90 град.
  • Отводов 90 град.
  • Конусных переходов
  • Торцевых заглушек

Оболочки поставляются в комплекте со специальными оцинкованными саморезами со сверлом, которые применятся для соединения кожуховки.

Примерный расход саморезов:

  • прямой участок: 8-10 шт.
  • отвод 90град.: 2 шт на сегмент (кол-во сегментов от 1 до 6)
  • тройник: 8-16 шт. (в зависимости от типоразмера)
  • конусный переход: 2-4 шт. (в зависимости от типоразмера)
  • торцевая заглушка: 2 шт.
Оболочки поставляются в готовом для монтажа виде, имеют необходимые зиги и отверстия, которые устанавливаются на трубопровод при помощи саморезов или заклепок.

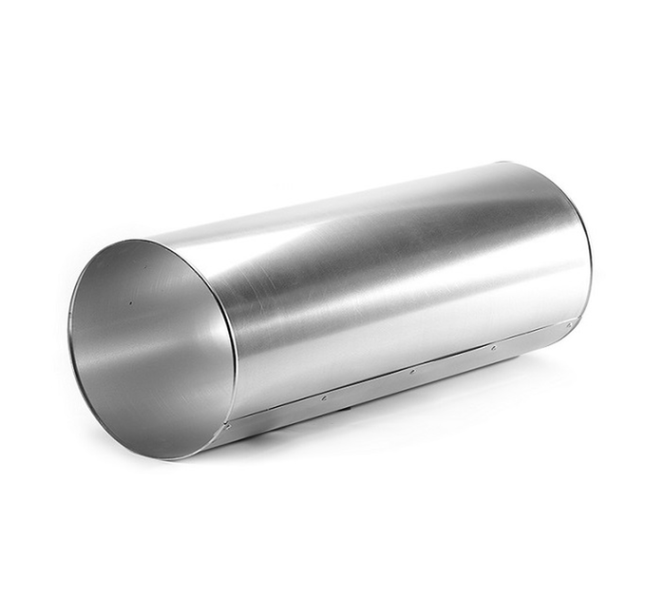

Прямые участки

Оцинкованная, нержавеющая сталь, алюминий 0,5 - 1,0 мм
⌀ кожуха 80 - 1220 мм

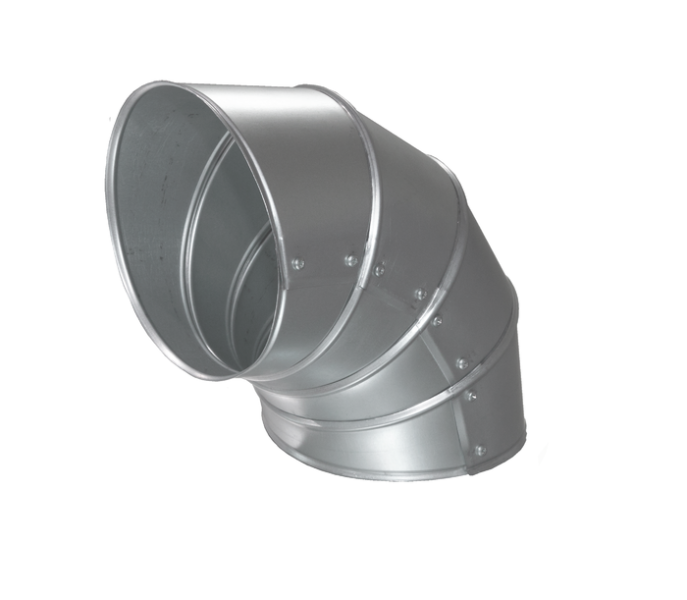

Отводы

Оцинкованная, нержавеющая сталь, алюминий 0,5 - 1,0 мм
⌀ кожуха 80 - 1220 мм

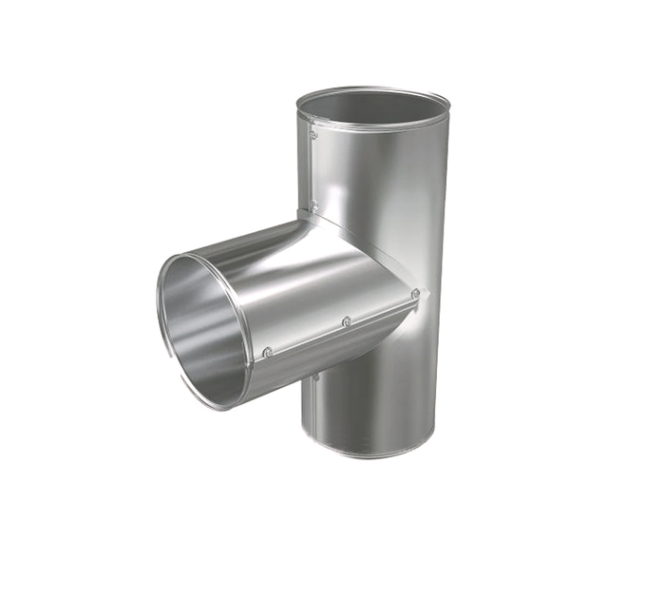

Тройники

Оцинкованная, нержавеющая сталь, алюминий 0,5 - 1,0 мм
⌀ кожуха 80 - 1220 мм

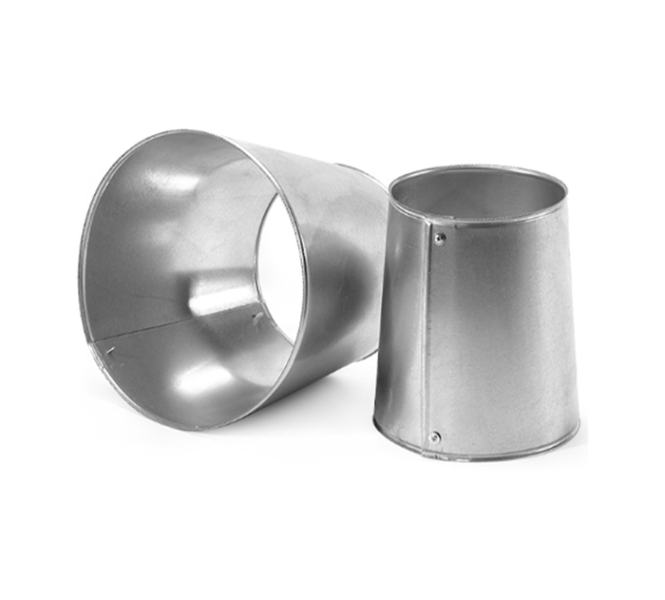

Переходы

Оцинкованная, нержавеющая сталь, алюминий 0,5 - 1,0 мм
⌀ кожуха 80 - 1220 мм

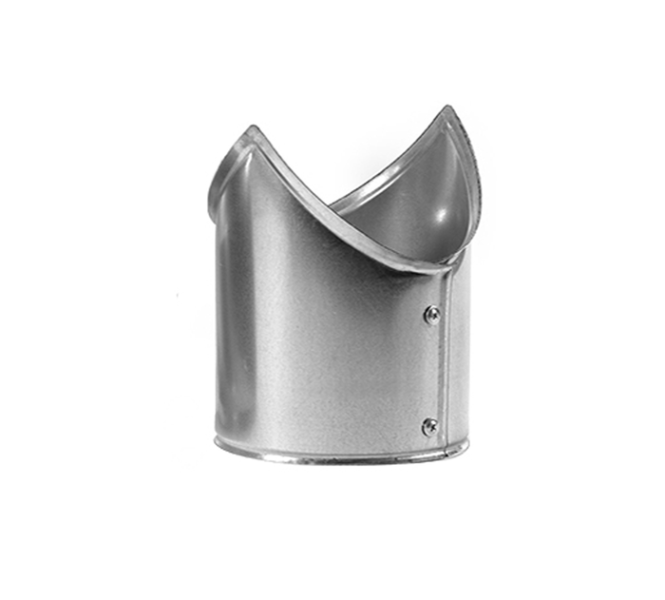

Врезки

Оцинкованная, нержавеющая сталь, алюминий 0,5 - 1,0 мм
⌀ кожуха 80 - 1220 мм

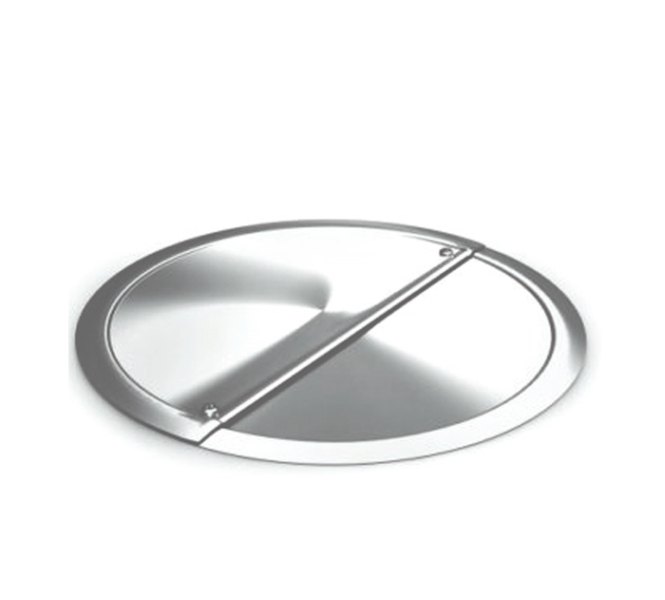

Заглушки

Оцинкованная, нержавеющая сталь, алюминий 0,5 - 1,0 мм
⌀ кожуха 80 - 1220 мм

Короба на арматуру

Оцинкованная, нержавеющая сталь и алюминий. Изготавливаем по схемам и чертежам Заказчика

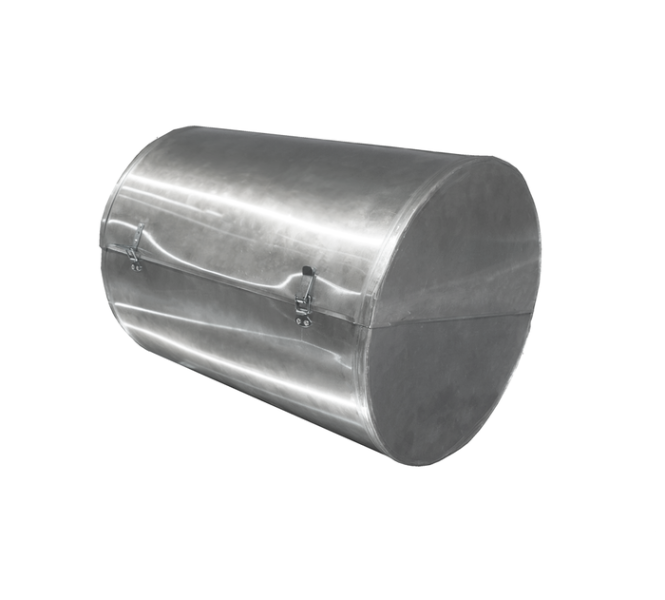

Короба на фланцы

Оцинкованная, нержавеющая сталь и алюминий. Изготавливаем по схемам и чертежам Заказчика

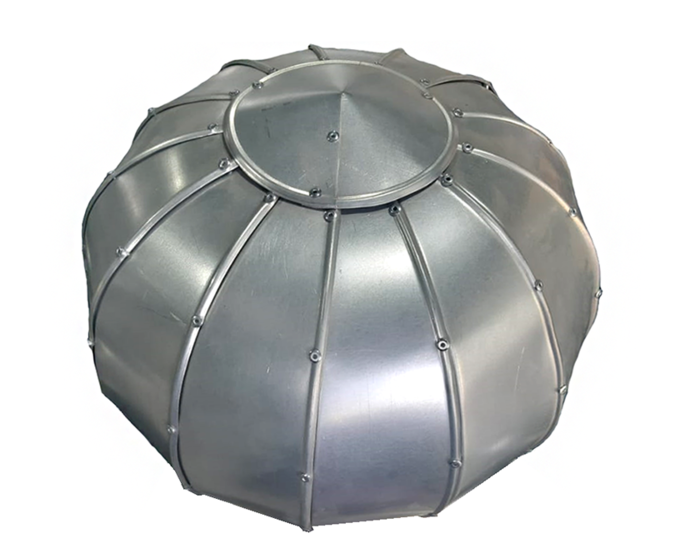

Цеппелины

Оцинкованная, нержавеющая сталь и алюминий. Изготавливаем по схемам и чертежам Заказчика

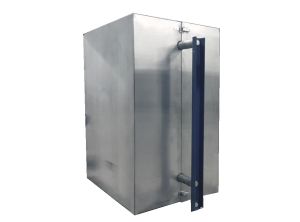

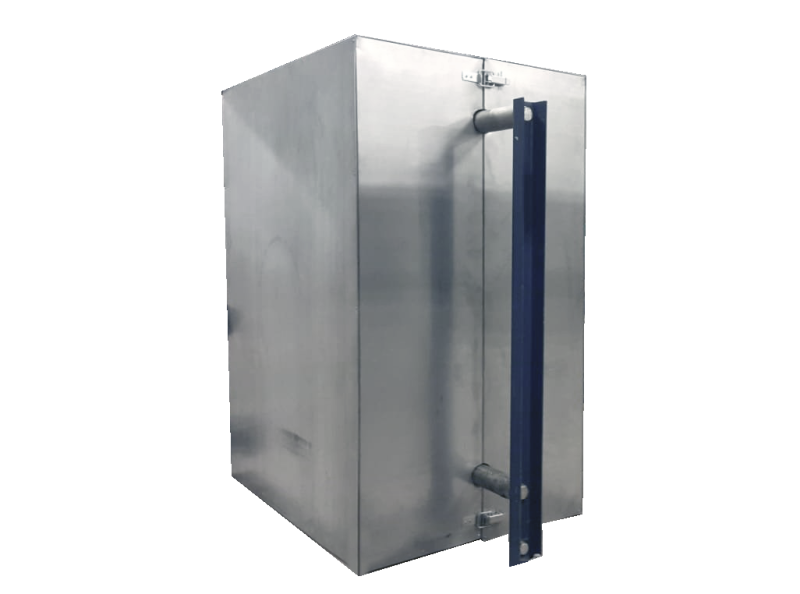

Оболочки на теплообменники

Оцинкованная, нержавеющая сталь и алюминий. Изготавливаем по схемам и чертежам Заказчика

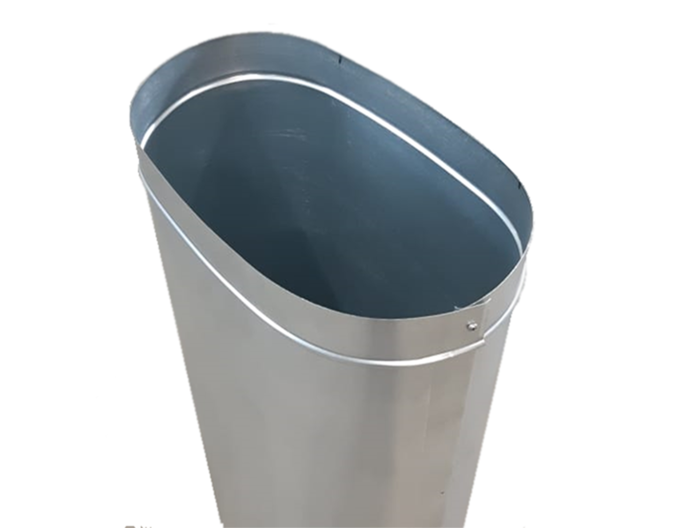

НЕСТАНДАРТНЫЕ изделия на заказ

Оцинкованная, нержавеющая сталь и алюминий. Изготавливаем по схемам и чертежам Заказчика

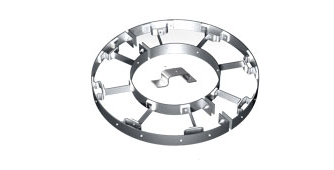

Бандажи и опорные кольца

Оцинкованная, нержавеющая сталь и алюминий. Изготавливаем по типовым схемам и чертежам
Технология монтажа кожухов металлических
   1. Разогните оболочку и оденьте ее на трубопровод.
  2. Совместите отверстия на краях оболочки.
  3. При помощи саморезов закрепите оболочку на трубопроводе.
  4. Отдельные элементы совмещаются при помощи зиговки, а потом скркпляются саморезами.

Схема смонтированной оболочки:

a- оболочки
b- теплоизоляция Экоролл
с- изолируемая труба
